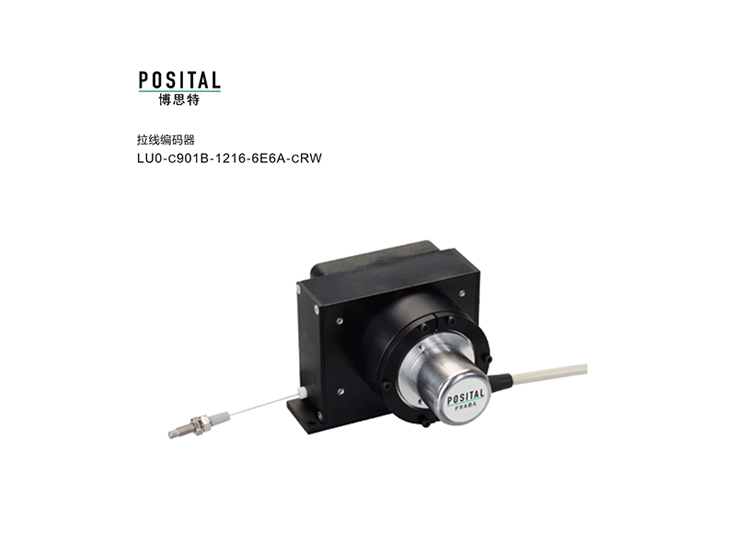

德國博思特POSITAL拉線編碼器LU0-C901B-1216-6E6A-CRW

拉線編碼器的功能是把機械運動轉換成可以計量，記錄或傳送的電信號。拉線編碼器由可拉伸的不銹鋼繩繞在一個有螺紋的輪轂上，此輪轂與一個精密旋轉感應器連接在一起，感應器可以是增量編碼器，絕對（獨立）編碼器，混合或?qū)щ娝芰闲D(zhuǎn)電位計，同步器或解析器。

POSITAL拉線編碼器產品特點：

拉線編碼器均用高精密電腦自動智能線性修刻技術，誤差小，輸出數據穩定，精度高，產品最高運行速度可達5米/秒，運行穩定壽命可達1000萬次。

博思特拉線編碼器應用：

拉線編碼器廣泛應用于化工機械、汽車、醫療、注塑機械、橡膠機械、木工機械、同步頂升液壓平臺、水利檢測與控制、閘門開度、自動化紡織機械、自動化產線閉環控制系統等多種領域，公司有獨立的技術研發部門，歡迎您來接洽各種產品或產線升級改造技術，公司可為您的升級提供全方位的技術支持。

德國博思特拉線編碼器

LU0-C901B-1216-6E6A-CRW產品參數：

電源 9 – 30 VDC

功耗 ≤ 1.2 W

啟動時間  <500 ms

工作溫度  -20 °C (-4 °F) - +80 °C (+176 °F)

重量 1015 g (2.24 lb)

機械數據

最大測量長度    6.00 m

線轂周長  200 mm

線繩材質  不銹鋼

線繩直徑  0.60 mm

編碼器外殼材料        鋼

線位移的最大速度     3 m/s

線繩最大加速度        2.4 g

最大拉出力       8.0 N

最小回縮力       3.0 N

線繩連接  M4制螺紋

最大。出線角度。     ±10°

傳感器數據

技術 磁電 (≤ 0.09°)

精度 ±0.006 % FSO

重復性      ±0.003 % FSO

分辨率 單圈     16 位

分辨率 多圈     12 位

近似線性分辨率        3.1 μm (理論上), 受限于機械結構

輸出碼制  二進制碼

接口

通訊接口  SAE J1939

Profil        J1939 specific

編程功能  分辨率，預置，波特率，CAN標識符

手動功能  可編程

傳輸速率  最小20K波特，最大1M波特

接口周期  ≥ 1 ms

輸出

輸出驅動器       Desc

功耗 ≤ 70 mA @ 10 V DC, ≤ 50 mA @ 24 V DC

反極性保護       是

短路保護  是

MTTF       240 years @ 40 °C

電氣連接

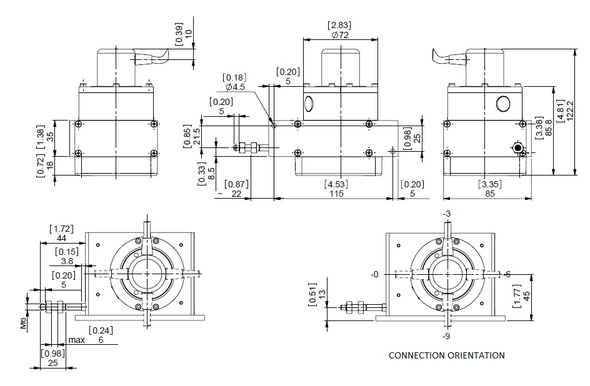

連接方向  徑向 6

連接類型  電纜/連接器

電纜長度  1 m [39"]

導線截面  0.14 mm2 / AWG 26

材料 / 類型      PVC

電纜直徑  6 mm (0.24 in)

最小彎曲半徑    46 mm (1.81") 固定, 61 mm (2.4") 彎曲
