脈沖編碼器ABZ各代表什么意思？

文章來源：上海開地電子有限公司發布時間：2024/08/26    點擊數：
   脈沖編碼器是一類廣泛用于工業自動化和控制系統的重要傳感器設備，其工作原理涉及到角度或位置的測量。在這類編碼器中，有ABZ三種信號的輸出，每一種信號都承載著特定的信息，協同作用，從而達到精確的位置信息獲取。

   脈沖編碼器中的 A、B、Z 具有特定的含義。

   A 相和 B 相脈沖一般用于測量旋轉方向和速度。根據對 A相和 B 相脈沖的相位關系進行比較和分析，可以準確判斷出編碼器的旋轉方向。比如，當 A相超前 B 相時，為一個方向的旋轉；反之，則為相反方向的旋轉。同時，依據 A相和 B 相脈沖的頻率，可以計算出旋轉的速度。

Z 相脈沖則主要運用于確定編碼器的零位或者基準位置。每當編碼器旋轉一圈，Z 相就會產生一個脈沖信號，這個脈沖信號就像一個標記，為系統提供了一個精確的參考點，有助于實現精確的位置控制和定位。

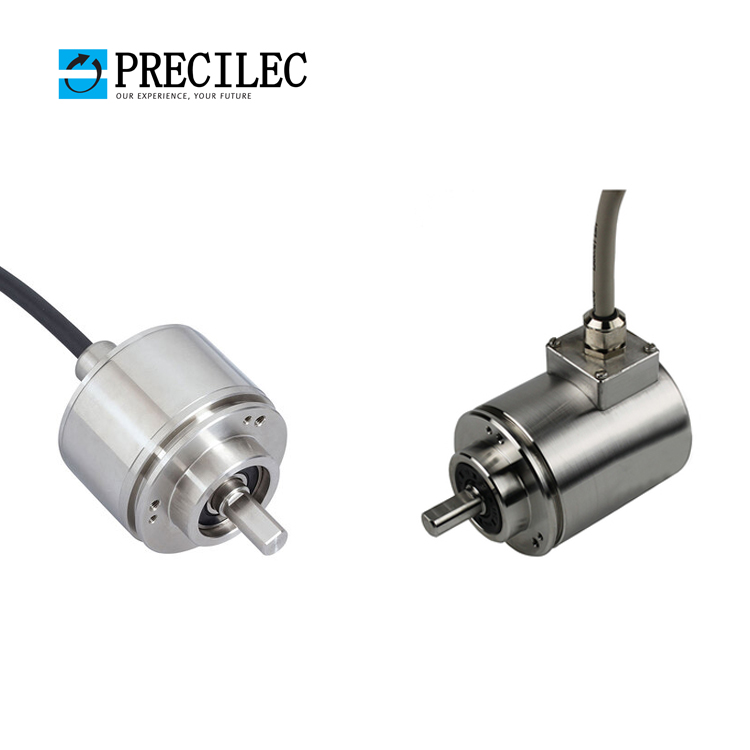

脈沖編碼器

在實際的工業自動化控制、數控機床等領域，對脈沖編碼器 A、B、Z 相脈沖的準確性解讀和運用尤為重要。它能夠確保設備的高精度運作，提高生產效率和產品質量。比如在數控機床的加工過程中，根據對脈沖編碼器反饋的信號進行處理，自動控制系統可以精確地控制刀具的移動位置和速度，進而加工出精度極高的零件。

脈沖編碼器的ABZ信號為現代工業帶來了高精度的測量與控制方案，為各類自動化設備的高效運行奠定了堅實基礎。在未來，隨著技術的不斷進步，脈沖編碼器的應用范圍將進一步擴大，推動著智能制造與自動化技術的發展。
