傾角傳感器是什么

文章來源：http://www.ok504.cc/  發布時間：2019/05/08    點擊數： 　　傾角儀又稱傾角傳感器，用于測量在重力作用下的物體的傾斜角度。這些傾角及水平測量儀器計量出俯仰角與/或滾轉角并通過合適的電氣接口輸出這些數值。傾角傳感器安裝使用方便，除了傾角傳感器本身的安裝外，它無需特定機械安裝結構。現如今博思特傾角傳感器適用的行業越來越廣泛，精確的傾斜角度測量及相較于水平位置的角度變化測量對于保證位置控制系統安全性格外重要。

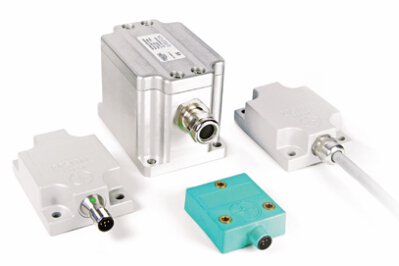

　　博思特TILTIX傾角儀特點：

　　提供高達IP69K保護等級

　　緊湊設計

　　度量范圍：±80°（雙軸）或360°（單軸）

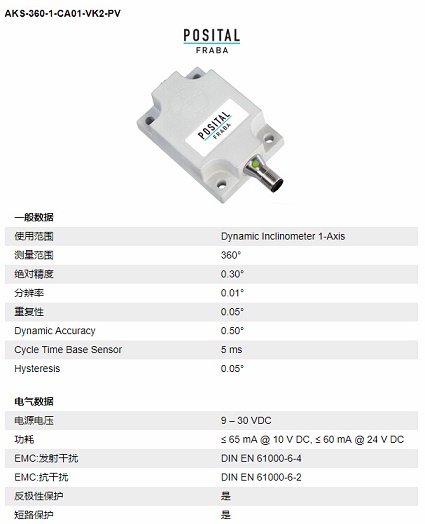

　　博思特動態傾角儀

　　該傾角儀裝配了一個3D MEMS加速度傳感器和一個3D MEMS陀螺儀。智能的算法將加速度傳感器和陀螺儀的信號相結合以消除加速度(例如設備快速往復的運動)、震動及沖擊帶來的影響。

　　·補償外部加速度

　　·在動態運動模式下平穩輸出

　　·精度0.3°

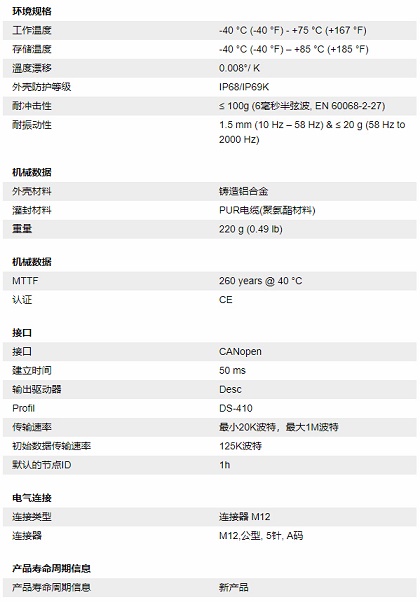

　　·接口：CANopen

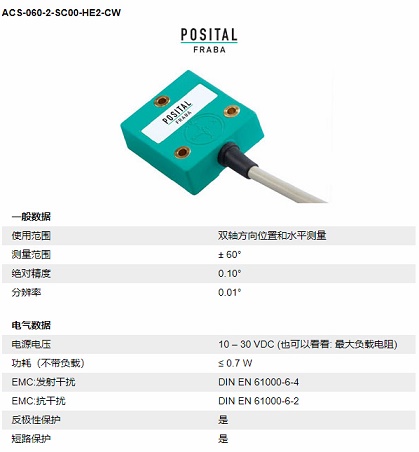

　　博思特靜態傾角儀

　　該傾角儀裝配了一個2D MEMS加速度傳感器作為傳感元件。這種傾角儀能夠在靜態系統中或者慢速運動情況下提供極高的精度。

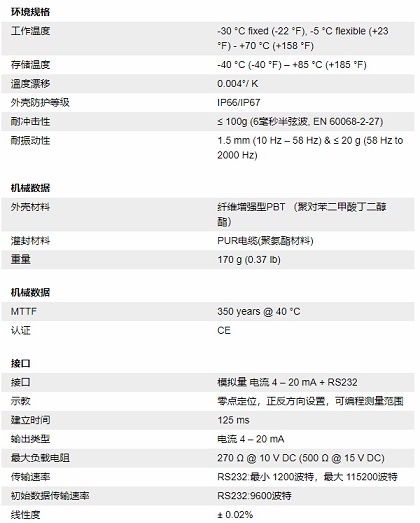

　　·精度0.1°或0.5°

　　·接口類型：CANopen、模擬量電流、模擬量電壓、RS232、SSI、J1939、DeviceNet

　　傾角傳感器的安裝

　　博思特傾角儀可分為單軸和雙軸，傾角傳感器安裝的時候取決于應用場合和設備種類，傾角儀在用于測量雙軸傾角的情況下水平安裝，用于單軸測量時垂直安裝。而雙軸傳感器是水平測量應用的理想選擇，可以使用水平安裝形式。這種安裝形式有兩個輸出，一個是X軸角度輸出，另一個是Y軸角度輸出。每個軸顯示了重力場下的傾斜角度。單軸傾角儀使用垂直安裝形式并提供一個軸的角度輸出。

　　博思特傾角傳感器的應用

　　傾角儀提供一種簡單高效的空間定位測試，且無需機械連接結構-對設計工程師來說是一大便利！

　　靜態傾角儀可以通過持續監測傾斜角度來顯著提升移動機械、平臺監測或醫療設備的安全性能。傾角儀相比起旋轉編碼器更容易安裝，同時能降低成本，使得它們成為類似于太陽能光板追蹤器等應用的理想之選。

　　而動態傾角儀輸出非常平穩的測量信號，可以可靠地使用在移動設備例如工程機械、礦機、農機、起重機以及任何有突然運動、沖擊或者振動的地方。
　　博思特傾角傳感器具體應用包括：

　　·工業閥、水與廢水

　　1，弧形閘門和鼓形閘門

　　（1）精確定位圓柱段

　　（2）絕對編碼器分辨率高達16比特

　　（3）浮鼓位置

　　（4）傾角儀精確度高達0.1°

　　2，推拉型水閘和垂直型水閘

　　（1）遠程控制水閘高度

　　（2）旋轉編碼器防護等級達到IP 69K

　　（3）用戶可編程的線性傳感器

　　（4）適用于各種接口

　　3，自動閥門、制動器

　　（1）精確測量流速

　　（2）高性價比的高容量解決方案

　　（3）旋轉編碼器、斷電后旋轉位置仍能記錄

　　（4）提供防爆型產品

　　·物料運輸

　　無論是在倉庫、物流中心、工廠，亦或是機場，都必須準確有效、安全可靠地完成倉儲物流。POSITAL對于各類倉儲物流設備有著多年的專業實踐經驗。POSITAL傳感器設計獨特，能準確完成旋轉、傾斜和長度測量，適用于各種應用——自動倉儲、升降機、輸送帶、起重機、高空作業平臺和剪式升降機。POSITAL產品配備了各式機械附件、通訊接口可供客戶選擇，安裝簡便，可安裝在任何機器上——從簡單模擬的升降機到大型AS/RS、或配備現場總線或以太網的行李搬運系統。

　　·醫療設備

　　1，核磁共振儀與CT掃描儀

　　（1）用于掃描器角度定位的傾角儀

　　（2）用于工作臺水平定位的線性傳感器

　　（3）用于工作臺高度定位的旋轉式編碼器

　　（4）緊湊型尺寸

　　（5）多接口

　　·移動機械

　　博思特傾角傳感器有足夠強韌以對抗惡劣環境，一臺優質的移動機械必須集安全性、有效性和可靠性于一體。POSITAL位置移動傳感器適用于多種用途，可完成監控平臺穩固性，準確完成可伸縮臂和噴丸處理設備的定位等諸如此類操作。作為性能出色的傳感器必須抵擋歲月磨損、沖擊振動、極端溫度和惡劣天氣帶來的影響。

　　通過SIL2安全操作等級認證

　　高級別的防護措施（IP69K）

　　通過ATEX認證，保證操作過程的防爆性

　　應用于建筑機械、起重機、礦業、鉆鑿、混凝土泵等。

　　·石油和天然氣

　　·可再生能源

　　1，風力渦輪機

　　（1）應用于偏振角控制系統的絕對式旋轉編碼器

　　（2）應用于節距控制系統的絕對式旋轉編碼器

　　（3）用于控制旋轉速度的光學速度傳感器

　　（4）防護等級：IP69K，防堿水腐蝕

　　（5）以太網，串口

　　2，光伏系統

　　（1）太陽能收集器的優化定位

　　（2）用于雙軸旋轉定位的絕對式編碼器

　　（3）用于水平軸的角度定位的傾角儀

　　（4）環境防護等級，可達IP69

　　（5）工作溫度：-40到+85°C

　　上海開地電子有限公司是博思特官方授權金牌代理，并以多年的工程經驗，為顧客提供工程選型，替代！歡迎選購。
