旋轉編碼器要怎么選型？旋轉編碼器選型要求

文章來源：http://www.ok504.cc/  發布時間：2019/04/03    點擊數：

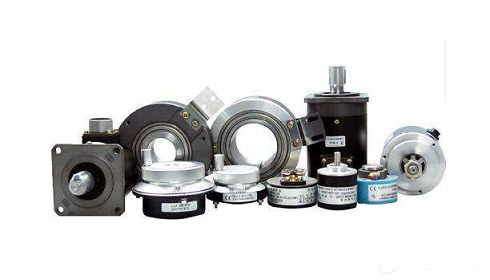

　　很多人會問，旋轉編碼器要怎么選型？在選購的時候要怎么選擇呢，今天小編就和大家一起去了解下吧。旋轉編碼器是集光機電技術于一體的速度位移傳感器。當旋轉編碼器軸帶動光柵盤旋轉時，經發光元件發出的光被光柵盤狹縫切割成斷續光線，并被接收元件接收產生初始信號。該信號經后繼電路處理后，輸出脈沖或代碼信號。其特點是體積小，重量輕，品種多，功能全，頻響高，分辨能力高，力矩小，耗能低，性能穩定，可靠使用壽命長等特點。

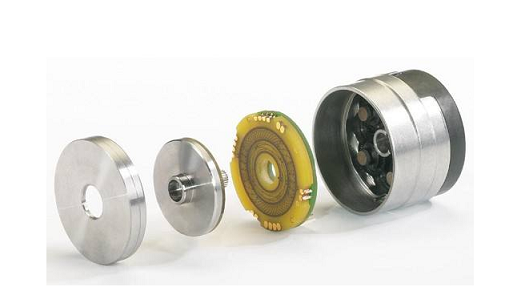

　　在使用旋轉編碼器的過程中，優秀的性能取決與中心的編碼器盤。，上面有著不同的刻線，從使用的角度進行出發，旋轉盤分為四個部分，包括A/B/C/D四個部分，正好每個部分之間相差為90度，當信號開始接受的時候，相應的正弦信號可以通過相應的角度差將不同的信號之間進行必要的反向，增加每個輸出信號的靈活性能，在這個過程中相應的零位參考顯得很重要。
　　在選型或采購旋轉編碼器的時候，需要從多方面進行考慮，特別是在技術參數上需要進行一個技術參數上的參考：
　　1、旋轉編碼器是否符合自己的加工要求及質量要求；旋轉編碼器系統種類較多，要選擇適合的系統；由于驅動單元是旋轉編碼器控制的關鍵，在選擇驅動單元時，要根據加工的工件的精度要求選擇合適的驅動單元。
　　2、安裝尺寸：包括定位止口，軸徑，安裝孔位；電纜出線方式；安裝空間體積；工作環境防護等級是否滿足要求。
　　3、價格：價格也是十分關鍵的因素，購置到性價比高的產品當然是每個使用者最理想的想法。在旋轉編碼器選型時要選擇價格與設備性能相符并且符合自己使用的產品，對于同類產品進行多方面的對比，在選擇編碼器廠家時也要盡量選擇大型公司，產品質量和服務質量更加有保障。
　　4、性能：旋轉編碼器的性能主要體現在設備數據的處理和自身材質上，考慮到使用環境的不同，對于編碼器在質量、耐磨性、防腐蝕性上都有更加嚴格的要求。編碼器的數據處理能力是要根據設備的內部芯片數據處理能力進行考慮，通常頻率越高的處理器越好。
　　5：分辨率：即旋轉編碼器工作時每圈輸出的脈沖數，是否滿足設計使用精度要求。
　　6、電氣接口：旋轉編碼器輸出方式常見有推拉輸出（F型HTL格式），電壓輸出（E），集電極開路（C，常見C為NPN型管輸出，C2為PNP型管輸出），長線驅動器輸出。其輸出方式應和其控制系統的接口電路相匹配。

　　7、空間大小：由于使用環境的不同，旋轉編碼器的空間大小的選擇也十分關鍵，因為編碼器連接著內部之間的部件，選擇大小合適的編碼對于機器的安裝和設備的排布有很好的影響。

　　對于出軸型編碼器與用戶輸出軸間的連接：應采用彈性軟連接，切忌采用剛性連接，以避免因用戶軸的串動、跳動，造成編碼器軸系和碼盤的損壞。編碼器安裝時應輕輕推入被套軸，嚴禁用錘敲擊和摔打碰撞，以免損壞軸系和碼盤。安裝時請注意允許的軸負載，不得超過其極限負載。應保證編碼器軸與用戶輸出軸的不同速度＜0.2mm，與軸線的偏角＜2°。
　　對于中空軸編碼器，注意編碼器的軸向跳動及其徑向跳動是否合符編碼器的參數，注意不要超過其極限轉速，如超過編碼器所允許的極限轉速時，電氣信號可能會丟失，或者軸承壽命縮短，長期使用時，請檢查與編碼器實體相連部分、以及固定螺釘?shù)仁欠袼蓜樱苑烙绊懺O備的正常使用，因為編碼器是精密儀器，使用時要注意周圍無振源。
