POSITAL FRABA博思特增量式編碼器廠家 TTL

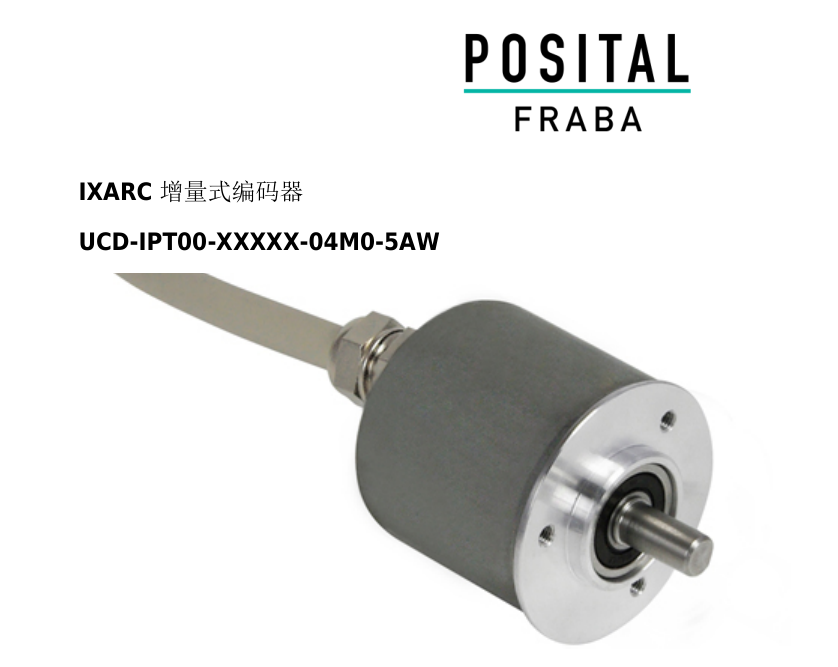

IXARC 增量式編碼器    UCD-IPT00-XXXXX-04M0-5AW

接口

接口 Programmable Incremental
編程功能 PPR (1-16384), Output, Counting Direction
配置工具 UBIFAST Configuration Tool (Version ≥ 1.6.3)
輸出
輸出驅動器 RS 422 (TTL)
Output Voltage High Level Push-Pull (HTL) > 4 V @ 4.75-9 V 電源電壓
> V-3 V @ 9-30 V 電源電壓
Output Voltage Low Level Push-Pull (HTL) < 0.5 V
Output Voltage High Level RS422 (TTL) > 4 V
Output Voltage Low Level RS422 (TTL) < 0.5 V
Maximum Frequency Response 1 MHz
Maximum Switching Current 50 mA 每通道
電氣數據
電源電壓 4.75 – 30 VDC
功耗 ≤140mA @ 5V DC, ≤70mA @ 10V DC, ≤40mA @ 24V DC
功耗 ≤ 1.0 W
啟動時間 < 1 s
最小負載電阻 120 Ω
反極性保護 是
短路保護 是
EMC:發射干擾 DIN EN 61000-6-4
EMC:抗干擾 DIN EN 61000-6-2
MTTF 280 years @ 40 °C
傳感器
技術 磁性
精度 (INL) ±0.0878°（≤12位）
Duty Cycle 180° ± 27° (速度> 100RPM)
Phase Angle 90° ± 14° (速度> 100RPM)
環境規格
外殼防護等級 (軸) IP65
外殼防護等級 (外殼) IP65
工作溫度 -30 °C fixed (-22 °F), -5 °C flexible (+23 °F) - +80 °C (+176 °F)
濕度 98%相對濕度, 無凝結狀態
機械數據
外殼材料 鋼
外殼涂層 陰極防腐蝕防護（> 720小時耐鹽霧測試)
法蘭形式 Clamp, ? 40 mm
法蘭材料 鋁
軸的類型 Solid, Single Flat, Length = 15 mm
軸的直徑 ? 8 mm (0.31")
軸的材料 不銹鋼 V2A (1,4305; 303)
最大軸負載 軸向 40 N (4.5 lbs), 徑向 110 N
轉子轉動慣量 ≤ 30 gcm2 [≤ 0.17 oz-in2]
摩擦力矩 ≤ 3 Ncm @ 20 °C (4.2 oz-in @ 68 °F)
最高機械速度 ≤ 12000 1/min
耐沖擊性 ≤ 100g (6毫秒半弦波, EN 60068-2-27)
持久的抗沖擊性 ≤ 10G（16毫秒半弦波，EN60068-2-29）
耐振動性 ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6)
長度 37 mm (1.46")
重量 680 g (1.50 lb)
最小機械壽命 430 (20 N / 40 N), 150 (40 N / 60 N), 100 (40 N / 80 N), 55 (40 N / 110 N)
電氣連接
連接方向 軸向
電纜長度 5 m [197"]
導線截面 0.14 mm2 / AWG 26
材料 / 類型 PVC
電纜直徑 6 mm (0.24 in)
最小彎曲半徑 46 mm (1.81") 固定, 61 mm (2.4") 彎曲
電氣連接                Approval CE
