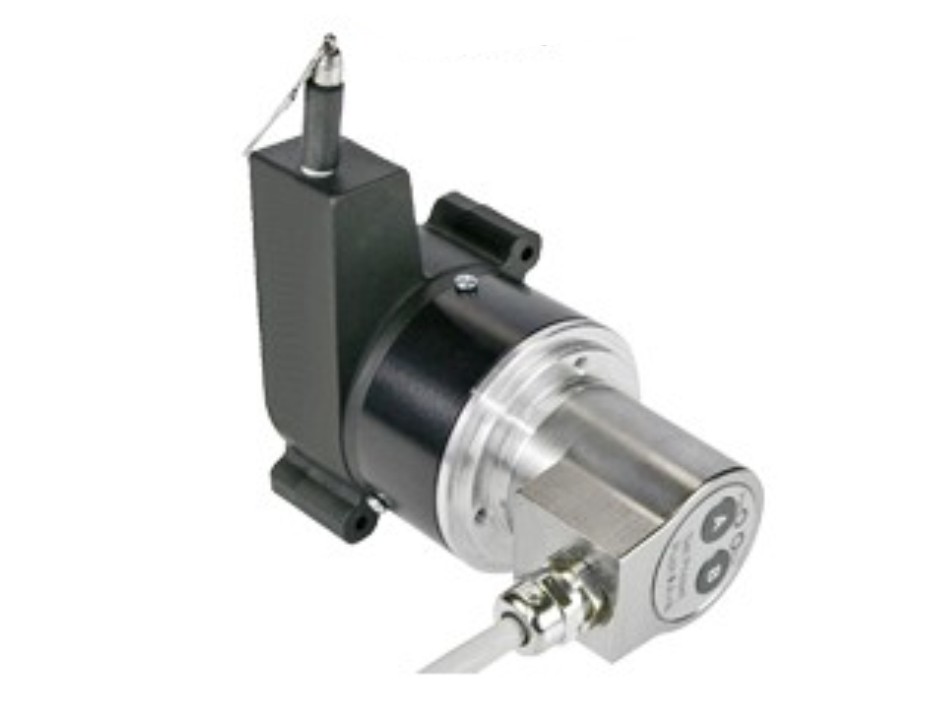

POSITAL模擬量拉線編碼器-拉線位移傳感器

產品參數：

電源       8 – 32 VDC

工作溫度       -20 °C (-4 °F) - +80 °C (+176 °F)

重量       815 g (1.80 lb)

外殼防護等級 (編碼器)      IP64 / IP65

最大測量長度       2.40 m (7.87')

線轂周長       150.8 mm

線繩材質       聚酰胺涂層的不銹鋼

線繩直徑       0.45 mm

編碼器外殼材料    鋼

拉線盒外殼的材料       塑料

線位移的最大速度       1.0 m / s

線繩最大加速度    5.0 g

傳感器數據

技術       磁電 (≤ 0.09°)

精度       ± 0.10 % FSO

重復性    ±0.04 % FSO

分辨率 單圈  13 位

分辨率 多圈  4 位

近似線性分辨率    18.4 μm

輸出碼制       Analog Current 0 – 20 mA

輸出分辨率    在全量程內最高分辨率13位（分級轉動-當測量范圍小于90度時分辨率將至13位以下）

多圈范圍       16位（默認設置）。用戶可以使用設定量程功能測量最高達65536圈（也可以使用UBIFAST工具更改圈數）

通訊接口       電流型模擬量

輸出

電氣數據

功耗       Desc

最大負載電阻       500 Ω

模擬量精度    @ 20 mA = ±20 μA （在正常的供電情況下）

建立時間       32ms（從最小值到最大值的跳躍）

電氣連接

導線截面       0.14 mm2 / AWG 26

電纜直徑       6 mm (0.24 in)

最小彎曲半徑       46 mm (1.81") 固定, 61 mm (2.4") 彎曲
