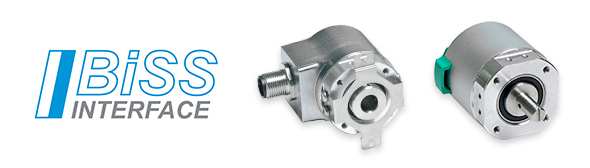

Posital測速編碼器 BISS接口

       Posital測速編碼器 BISS接口（雙工/串行/同步）協議是一種控制器與傳感器或執行器間開源、串行的安全通訊協議。BISS協議適用于底層傳感器/執行器通信，并應用在要求傳輸速率、安全、靈活性以及最小化施工量的應用場合中。

雙工數據通信

       ? 串行同步、連續數據通信

 兩組單向時鐘與數據信號

       ? 高循環通訊率 (RS422最高達10MHz, LVDS最高達100MHz)

       ? 針對高速數據傳輸的線路延遲補償

       ? 針對從站數據生成請求處理時間

       ? 安全功能：CRC校驗、數據、警告

執行器

        ? 通過MO線纜(主站-從站)控制執行器

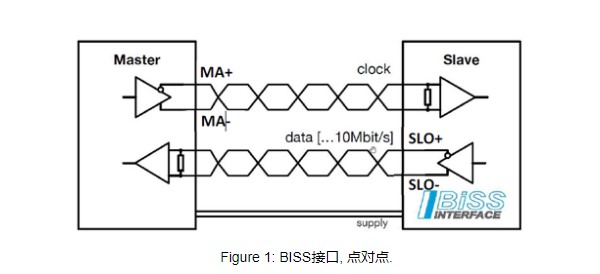

       Posital測速編碼器 BISS接口通過兩組單向線路同步、連續和循環運行。此外，作為BiSS的主要功能，BiSS還可以連續雙向通信（BiSS是BiSS C的同義詞；C=連續）。典型的PLC/驅動器（BISS主站）與編碼器(BISS從站)結構。

       位置信息通過電纜從右側的BiSS從站發送到左側的BiSS主站。標準驅動器包含塊“BiSS主站”和“RS-422總線收發器”，而編碼器包含塊“BiSS從站”和“RS-422總線收發器”。 生成位置字數據的傳感器可以是單個芯片解決方案或一組單獨的編碼器IC。位置數據、狀態和CRC校驗值在BiSS主站控制器中進行處理。

數字傳感器與執行器的接口

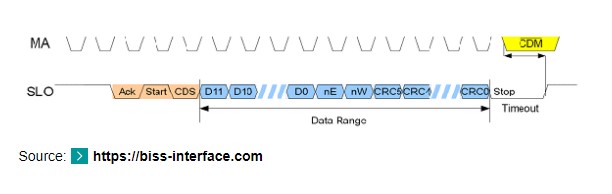

       BiSS接口線信號位于時鐘線MA和數據返回線SLO上。

Posital BiSS-LINE接口

       BiSS-LINE使用BiSS核心的定義和硬件設備，但將通信映射到RS485半雙工線路上。BiSS-LINE協議可支持2線或4線制設置。雙線制將通信和電源組合在一對雙絞線上。BiSS-LINE提供多設備功能和前向糾錯機制（FEC）。

Posital BiSS SAFETY接口

       Posial BiSS SAFETY和BiSS接口現在可以完全覆蓋針對SIL3的關鍵性的安全應用。安全通信等級“BiSS SAFETY”由TüV萊茵認證，符合DIN EN 61784-3:2011中規定的要求，并根據IEC61508:2010，可應用于SIL3以下的安全應用中。
